4-68型离心风机

4-68型离心风机

  • 所属分类:
  • 产品编号:101720-194
  • 出品单位:周口风机厂
  • 浏览次数:0
  • 发布时间:2020/12/17 10:19:06
  • 产品概述

4-68型离心风机用途:

   4-68型离心风机(以下简称风机)可作为一般通风换气。其使用条件如下:
        1、输送气体的种类:空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。

   2、应用场所:作为一般工厂及大建筑物的室内通风换气,既可用作输入气体,也可用作输出气体。

   3、气体内的杂质:气体内不许有粘性物质,所含的尘土及硬质颗粒物不大于150毫克/立方米。

   4、气体的温度:不得超过80度。

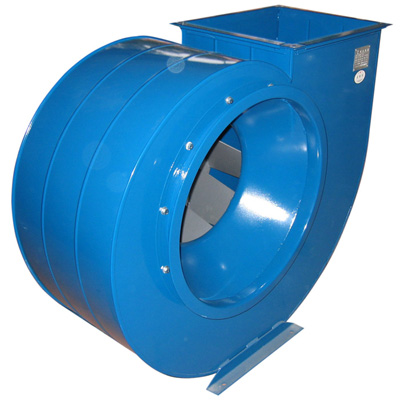

4-68型离心风机

4-68型离心风机结构特点

         机号为NO2.8-5的4-68型风机主要由叶轮,机壳,进风口等部分配直联电动机组成,NO6.3-20除上述部分外还有传动组部分。

         1 、叶轮由12片倾翼形叶片焊接于曲线型轮盖于平板型的轮盘中间,均碳钢板制造,并经过静,动平衡校正。
         2、 进风口制成收敛式流线型整体结构,装于风机的侧面,与轴向平行的截面为曲线形状,能使气体顺利进入叶轮,且损失较小。

    3、机壳是用碳钢板焊接而成的蜗形体。机壳做成两种不同形式,NO.2.8-12.5机壳做成整体,不能拆开,NO16,20的机壳制成两开式,沿中分水平分为两半,用螺栓连接。

         4、 传动部分由主轴,轴承箱,轴承,皮带轮或联轴器组成。

4-68型离心风机型式:

   1、本风机制成单吸入,机号有:№2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20等十二个机号。

   2、风机的出口位置,以机壳的出风口角度表示。“左”、“右”均可制成0°,45°,135°,180°,225°共六种角度。
  3、每种风机又可制成右旋转或左旋转两种型式,从电动机一端正视,叶轮按顺时针方向旋转,称为右旋转风机,以“右”表示。按逆时针方向旋转,称为左旋转风机,  以“左”表示。

   4、风机的传动方式:有A、B、C、D四种,№2.8-5采用A式,以电动机直联传动,风机的叶轮、机壳直接固定在电动机轴和法兰盘上(电动机用D2/T2型);N06.3-12.5采用悬臂支承装置,又分为C式(皮带传动皮带轮在轴承外侧)和D式(用联轴器联接传动)两种传动方式;№l6、20为B式悬臂支承装置,皮带传动,皮带轮在轴承中间。

4-68型NO. 2.8A、3.15A、3.55A性能参数表

机号

传动方式

转速r/min

序号

全压Pa

流量m3/h

内效率%

内功率KW

所需功率KW

电动机

型号

功率

2.8

A

2900

1

2

3

4

5

6

7

970

970

961

921

853

764

657

1131

1319

1508

1696

1885

2073

2262

78.5

83.2

86.5

87.9

86.1

80.1

73.5

0.39

0.43

0.47

0.49

0.52

0.55

0.56

0.59

0.65

0.71

0.74

0.73

0.77

0.78

Y802-2

1.1

2.8

A

1450

1

2

3

4

5

6

7

245

245

235

225

215

186

166

565

660

754

848

942

1037

1131

78.5

83.2

86.5

87.9

86.1

80.1

73.5

0.049

0.054

0.057

0.060

0.066

0.067

0.071

0.07

0.08

0.09

0.09

0.10

0.10

0.11

Y801-4

0.55

3.15

A

2900

1

2

3

4

5

6

7

1245

1245

1225

1176

1098

980

853

1825

2093

2362

2630

2899

3167

3435

79.9

84.3

87.3

88.6

87.0

81.3

75.2

0.79

0.86

0.92

0.97

1.02

1.06

1.08

1.11

1.20

1.29

1.36

1.33

1.38

1.40

Y90S-2

1.5

3.15

A

1450

1

2

3

4

5

6

7

313

313

304

294

274

245

215

912

1047

1181

1315

1449

1583

1718

79.9

84.3

87.3

88.6

87.0

81.3

75.2

0.10

0.11

0.11

0.12

0.13

0.13

0.14

0.14

0.14

0.14

0.16

0.17

0.17

0.18

Y801-4

0.55

3.55

A

2900

1

2

3

4

5

6

7

1608

1608

1569

1510

1402

1265

1108

2708

3092

3477

3861

4245

4629

5013

81.1

85.3

88.1

89.4

87.8

82.5

76.7

1.49

1.62

1.72

1.81

1.88

1.97

2.01

1.94

2.11

2.24

2.35

2.44

2.56

2.41

Y100L-2

3

3.55

A

1450

1

2

3

4

5

6

7

402

402

392

372

353

313

274

1354

1546

1738

1930

2122

2315

2507

81.1

85.3

88.1

89.4

87.8

82.5

76.7

0.19

0.20

0.21

0.22

0.24

0.24

0.25

0.29

0.30

0.32

0.33

0.36

0.36

0.38

Y801-4

0.55



4-68型NO. 4A、4.5A、5A性能参数表

机号

传动方式

转速r/min

序号

全压Pa

流量m3/h

内效率%

内功率KW

所需功率KW

电动机

型号

功率

4

A

2900

1

2

3

4

5

6

7

2069

2059

2010

1931

1794

1627

1431

3984

4534

5083

5633

6182

6732

7281

82.3

86.2

88.9

90.0

88.6

83.6

78.2

2.78

3.01

3.19

3.36

3.48

3.64

3.70

3.34

3.61

3.83

4.03

4.18

4.37

4.44

Y112M-2

4

4

A

1450

1

2

3

4

5

6

7

519

509

500

480

451

402

353

1992

2267

2542

2816

3091

3366

3641

82.3

86.2

88.9

90.0

88.6

83.6

78.2

0.35

0.37

0.40

0.42

0.44

0.45

0.46

0.53

0.56

0.60

0.63

0.66

0.65

0.69

Y802-4

0.75

4.5

A

2900

1

2

3

4

5

6

7

2657

2628

2569

2461

2294

2069

1833

5790

6573

7355

8137

8920

9702

10485

83.3

87.0

89.5

90.5

89.2

84.5

79.4

5.13

5.51

5.86

6.15

6.37

6.60

6.72

5.90

6.34

6.74

7.07

7.33

7.59

7.73

Y132S2-2

7.5

4.5

A

1450

1

2

3

4

5

6

7

666

657

637

617

568

519

460

2895

3286

3678

4069

4460

4851

5242

83.3

87.0

89.5

90.5

89.2

84.5

79.4

0.64

0.69

0.73

0.77

0.79

0.83

0.85

0.90

0.97

1.02

1.08

1.11

1.16

1.19

Y90S-2

1.1

5

A

2900

1

2

3

4

5

6

7

3314

3265

3187

3049

2844

2589

2304

8050

9123

10197

11270

12343

13416

14490

84.2

87.6

90.0

91.0

89.8

85.3

80.5

8.80

9.44

10.03

10.49

10.86

11.31

11.52

10.12

10.86

11.53

12.06

12.49

13.01

13.25

Y160M2-2

15

5

A

1450

1

2

3

4

5

6

7

823

813

794

764

715

647

578

4025

4562

5098

5635

6172

6708

7245

84.2

87.6

90.0

91.0

89.8

85.3

80.5

1.09

1.18

1.25

1.32

1.37

1.41

1.45

1.42

1.53

1.63

1.72

1.78

1.83

1.89

Y100L1-4

2.2
