名称:周口风机Y8-24锅炉离心风机
手机询价:
如果您对此产品有兴趣请将您的手机号码输入上方方框,我们的客服在第一时间内与您联系,为您详细介绍产品信息。不会对您的手机产生任何费用。
产品编号:15015-924
出品单位:Y8-24锅炉离心风机
浏览次数:1
  产品详细介绍

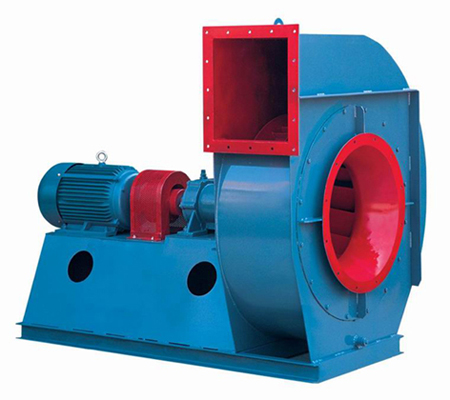

周口风机Y8-24锅炉离心风机

        Y8-24型锅炉离心风机是为适应燃用各种煤质并配有消烟除尘装置的(1、2、4T/H)工业锅炉配套而高等的。凡进气条件相当,性能又相适应者均可选用。但最高温度不得超过250°C,且在引风机前必须加装效率不低于85%的除尘装置,以降低进入风机的烟气含尘量,提高风机寿命。

周口风机Y8-24型锅炉离心风机结构

       风机由叶轮、进风口、机壳、传动部、整体托架等部分组成。

        (1)叶轮:Y10-21系列叶轮均用16Mn制造。Y10-21为12长叶片和平共处短叶片,共24个叶片组成,均为前弯叶片,焊接于弧锥形前盘与平板后盘中间,经静动平衡校正和超盍试验,运转平稳可靠。

        (2)机壳:用钢板焊接成蜗形整体,№9风机“左”、“右”旋通用。

        (3)进风口:进风口为敛散式整体结构,用螺栓因定于机壳入口一侧。

        (4)传动组:由主轴、轴承箱、皮带轮、联轴器等组成。一轴由优质钢制成,采用滚动轴承,水冷整体轴承箱,因此,顺加装输水管。耗水量随环境温度不同而异,一般按0.5~1m³/h考虑轴承箱装有温度计和油位批示器,润滑油采用30#机油,加油量按油位标志要求实施。

        (5)调节门:调节门是引风机的附件,用以调节风机流量,№5为蝶板形,№6.3~9为花瓣形叶片,轴向安装于进风口前。由于采用了外部传动结构,转动灵活方便。调节范围由0°(全开)到90°(全闭)。调节门的扳把位置从进风口方向看在右侧,对“右”旋风机,扳把从下往上扒是由全闭到全开方向,对“左”旋风机扳把从上往下拉是由全闭到全开方向,为使调节门各部正常工作,必须搞好润滑,润滑脂用二硫化钼高温(260°C)润滑脂,负机在高温时仍能保证润滑作用。

周口风机Y8-24型锅炉离心风机特点

        (1)噪声低,在运行工况内确保小于85分贝。

        (2)由于不可能用一个系列,故采用多个专用系列去适应用户不同的需要。

        (3)引风机使用范围内的加权平均效率高。

        (4)对于不同吨位引风机均同时配备了D式(直联)与C式(皮带)传动两种,D式传动的机号稍大,转速低(n=1450r/min)有更佳的耐磨性,C式传动机号稍小,转速稍高(n=1750~2100r/min),但均以最小线速度达到所需压力,以得降噪与耐磨。

        (5)采用两相流动的一些分析结果,从流产形式上考虑了耐磨。

        (6)说明书的编写,为便于用户选型,同时标明配用吨位与对应风机系列、型号。运转平稳、可靠、叶轮经静、动平衡,并有整体结构和分体结构两种型式,整机平衡,总之,用户可以从该群体中选项到不同要求的各种风机。

周口风机Y8-24型锅炉离心风机型式

        (1)引风机制成单吸入,机号有NO.5、6.38、9四种。

        (2)风机的出口位置以机壳的出风口角度表示,“左”“右”均可制成0°、45°、90°、135°、180°、225°六种角度。如您需要其它角度和机号,请在订货时向我们提出。

        (3)引风机可制成右旋或左旋两种。从电机一端正视风机,叶轮顺时针旋转者称右旋风机,以“右”表示;反之称左旋风机,以“左”表示。

周口风机Y8-24型锅炉离心风机性能参数

转速

序号

流量

全压

电动机

功率 KW

皮带

r/min

m³/h

Pa

型号

代号

规格

3500

1

2932

2221

Y132S1-2

5.5

A

1800

2

3374

2254

3

3807

2173

4

4254

2068

5

4686

1914

6

5143

1726

7

5564

1501

3150

1

2602

1746

Y112M-2

4

A

1800

2

2993

1772

3

3378

1708

4

3375

1626

5

4158

1505

6

4563

1357

7

4937

1180

2800

1

2313

1377

Y100L-2

3

A

1600

2

2661

1398

3

3003

1348

4

3355

1283

5

3696

1188

6

4056

1071

7

4388

932

2500

1

2065

1097

Y90L-2

2.2

A

1600

2

2376

1113

3

2681

1073

4

2996

1022

5

3300

946

6

3622

853

7

3918

742
