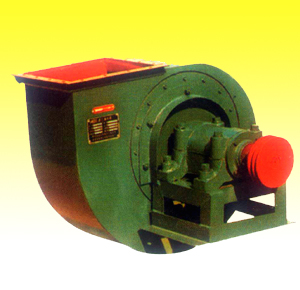

C4-73排尘离心通风机

C4-73排尘离心通风机

  • 所属分类:
  • 产品编号:102523-282
  • 出品单位:周口风机厂
  • 浏览次数:19
  • 发布时间:2010/1/22 10:26:28
  • 产品概述

产品详情

风机压力: 高压风机 气流方向: 离心风机
材质: 铁壳风机 用途: 管道风机
性能: 耐磨风机 类型: 引风机
型号: C4-73-11型排尘离心通风机 产品别名: C4-73-11型排尘离心通风机

产品主要特点:

C4-73排尘离心通风机用途:
C4-73-11型离心通风机为排送含有尘埃,木质碎屑,细碎纤维等气体的专用设备,也可作为一般通风用。(如排送硬质颗粒时必须在风机进口前加除尘装置)。
二、风机的结构形式
C4-73-11型离心通风机主要由叶轮、机壳、进风口、机架传动部分与电机组成。
叶轮部分由12个后倾的机翼形叶片,曲线型前盘和平板后盘组成。叶片、前盘、后盘均采用16锰钢板制造,整个叶轮经过动、静平衡校正,空气性能良好,效率高,运转平稳。
机壳做成整体,叶轮的安装,拆卸由机壳的一侧进行。
进风口做成整体,装于风机的侧面。与轴平行的截面为曲线形状,能使气体顺利进入叶轮,且损失较小。
传动部分由主轴、轴承箱、滚动轴承、皮带轮而组成。风机可制成右旋转和左旋转两种形式。从皮带轮一端正视,叶轮按顺时针方向旋转,称为右旋转风机,以“右”表示。按逆时针旋转,称为左旋转风机,以“左”表示。
风机的出口位置,以机壳的出口角度表示,调节范围在0度—225度之间,间隔45度。出厂时均做成一种形式,使用单位根据需要再安装成所要求的角度。订货可不需注明。
风机采用三角皮带传动,如用户在压力与流量上有改变的要求时,可根据性能表上的规定自行调整。

C4-73型离心性能参数

机号

转速

配用电机

流量

全压

(No)

(r/min)

(Kw-P)

(m³/h)

(Pa)

3.6C

4000

7.5-2

4250-7760

3138-1863

3150

4.0-2

3100-5750

1863-1127

2500

2.2-2

2640-4870

1225-735

2240

1.5-2

2380-4350

1029-588

1800

0.75-4

1930-3510

637-392

1600

0.75-4

1725-3150

490-294

4.5C

3550

41685

7400-13500

3922-2255

2800

7.5-2

5800-10500

2451-1422

1800

2.2-2

3700-6800

980-588

1400

1.1-4

2900-5300

608-362

5.5C

2800

41692

10600-19350

3667-2177

2240

41945

8400-15350

2314-1372

1800

5.5-2

6800-12400

1471-872

1400

41700

5260-9650

902-539

1120

1.5-2

4220-7700

578-343
