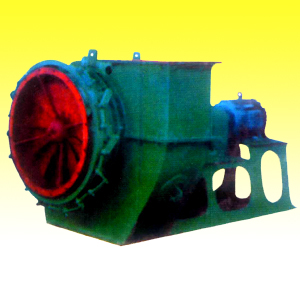

C6-31排尘离心通风机

C6-31排尘离心通风机

  • 所属分类:
  • 产品编号:102933-182
  • 出品单位:周口风机厂
  • 浏览次数:17
  • 发布时间:2010/1/22 10:30:36
  • 产品概述

C6-31型排尘离心通风机用途:

 C6-31型离心通风机为排送含有尘埃木质碎穴细碎纤维等气体的专用设备,如性能合适亦可作为其他通风用。但最高使用温度200℃。


C6-31型排尘离心通风机形式:

风机制成单吸入,有3.15、4、5、6.3、8、10、12.5共七个型号。风机制成右旋转和左旋转两种型式。从传动组正视风机,如叶轮顺时针旋转称为右旋转,以“右”表示;逆时针旋转称为左旋转,以“左”表示。风机的出口位置以机壳的出风口角度表示。“左”“右”均可制成0度、45度、90度、135度、180度、225度共六种角度。


C6-31型排尘离心通风机结构特点:

1)高效工况范围宽。C6-31№6-12D、C6-51№7-20D共21种规格。由于系数高、排列密,容易选到高效区,并比原老产品性能范围扩大二倍。

2)近径、后向叶片,稳定性好,电动机不易过载,改善了叶片积灰现象,压力系数高、转速低、噪声小、减少冲击、耐磨性好。

3)采用新式防漏油轴承箱。采用搭接式油环、半开式铝质油封,外侧压盘根,设有通气罩减小了轴承箱里的微正压,保证不漏油根据使用情况可采用干油或稀油润滑;也可采用自然冷却或通水冷却方式。防尘性能好。

4)关节式轴向调节门。该调节门导叶片支点处均高有关节轴承,在运行及调节过程中无“死”点因而调节灵活省力、安全可靠,保证执行机构不过载。

5)该风机为整体组装式。机壳、传动组、联轴器罩及电动机均完整的组装为一个整体,现场安装时勿需分部组装。

6)该风机为电动机直联传动,比带轮传动结构紧凑,改善了电动机均匀传递扭矩,减少振动,又防止了传动带抖灰现象。

7)该风机配套齐全。调节门、联轴器罩、进出风口反法兰、整套机器用地脚螺栓,根据需要亦配套执行机构,减振器和消声器等。

8)有关参数提供齐全。主要件重量、静动载荷、转子飞轮力矩、调节门阻力矩及外形尺寸等……,持有该系列风机说明书即可作施工设计。

9)该风机安装检修方便。该机组有完整机座,机壳有中分面,拆装特别方便,转子可垂直吊出,叶轮也可轴向拆装。如安装在楼板上、高架上更为合适。

3、性能与选择 风机性能以风机流量、全压、主轴转速、轴功率和效率等参数表示之。


C6-31型排尘离心通风机参数:


机号

转数

全压

流量

功率

设计工况

C6-31-6D

1450

1575-1492

1850-2790

2.2

t=120  p=0.894

1450

1418-1053

3200-4390

3

t=120  p=0.894

-7D

1450

2144-1930

2940-5080

4

t=120  p=0.894

1450

1763-1433

5880-6970

7.5

t=120  p=0.894

-8D

1450

2800-2652

4390-6610

7.5

t=120  p=0.894

1450

2521-1872

7700-10400

11

t=120  p=0.894

960

1227-1105

2910-5098

3

t=120  p=0.894

960

1009-820

5830-6890

4

t=120  p=0.894

-9D

1450

3544-3356

6240-9410

15

t=120  p=0.894

1450

3181-2370

11000-14900

18.5

t=120  p=0.894

960

1553-1471

4130-6230

4

t=120  p=0.894

960

1394-1039

1280-9860

7.5

t=120  p=0.894

-10D

1450

4376-4144

8560-12900

22

t=120  p=0.894

1450

3927-2926

15000-20400

30

t=120  p=0.894

960

1918-1721

5670-9930

7.5

t=120  p=0.894

960

1578-1283

11400-13500

11

t=120  p=0.894

730

1109-1050

4310-6490

3

t=120  p=0.894

-10D

730

995-742

7550-10300

4

t=120  p=0.894

-11D

1450

5295-5188

11400-14200

30

t=120  p=0.894

1450

5014-4752

17200-19900

37

t=120  p=0.894

1450

5355-3541

23000-27200

45

t=120  p=0.894

960

2321-2083

7540-13200

11

t=120  p=0.894

960

1909-1552

15200-18000

15

t=120  p=0.894

730

1342-1271

5730-8670

5.5

t=120  p=0.894

730

1204-897

10000-13700

7.5

t=120  p=0.894

-12D

1450

6301-6176

14800-18400

45

t=120  p=0.894

1450

5968

22400

55

t=120  p=0.894

1450

5655-4214

25800-35300

75

t=120  p=0.894

960

2762-2616

9800-14800

18.5

t=120  p=0.894

960

2479-1847

17100-23400

22

t=120  p=0.894

730

1597-1513

7450-11300

7.5

t=120  p=0.894

730

1433-1068

13000-17800

11

t=120  p=0.894
